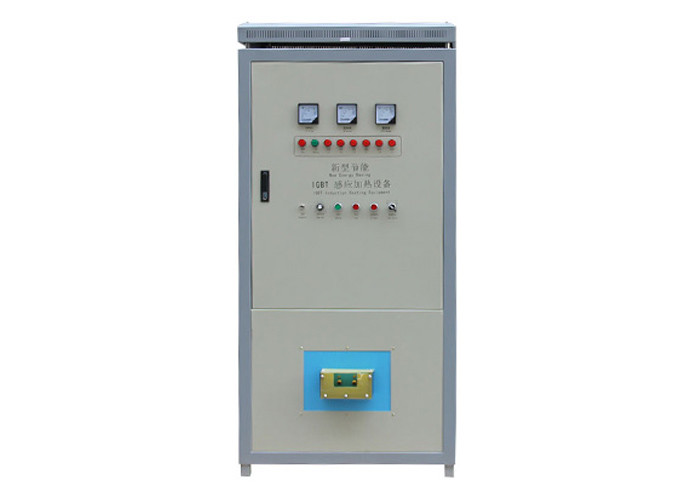

উচ্চ ফ্রিকোয়েন্সি আনয়ন গরম করার সরঞ্জাম ব্রেজিং এবং ঢালাই আনয়ন সরঞ্জাম

উচ্চ ফ্রিকোয়েন্সি আনয়ন গরম করার সরঞ্জামের সংক্ষিপ্ত বিবরণ:

উচ্চ-ফ্রিকোয়েন্সি কারেন্ট প্রবাহিত হয় হিটিং কয়েলে (সাধারণত তামার নল দিয়ে তৈরি) ক্ষত রিং বা অন্য আকারে।উত্তপ্ত করা বস্তুর প্রতিরোধের ব্যবহার করে, প্রচুর জুল তাপ উৎপন্ন হবে এবং বস্তুর তাপমাত্রা নিজেই বৃদ্ধি পাবে।অতএব, ধাতু উপাদান গরম করার উদ্দেশ্য।

উচ্চ ফ্রিকোয়েন্সি আনয়ন গরম করার সরঞ্জামের প্রযুক্তিগত পরামিতি:

মডেল: LC-GPGY-60KW

শীতল জলের চাপ: 0.1-0.3mpa

ইনপুট শক্তি: 60kW

শীতল জলের প্রবাহ (প্রধান ইঞ্জিন): 15L / মিনিট (0.1MPa)

ইনপুট ভোল্টেজ: 343v

শীতল জলের প্রবাহ (ট্রান্সফরমার): 18L / মিনিট (0.1MPa)

সর্বাধিক ইনপুট বর্তমান: 65A

হোস্ট ভলিউম: 460×360×630mm3

দোলন ফ্রিকোয়েন্সি: 17khz

জল তাপমাত্রা সুরক্ষা পয়েন্ট: 50 ℃

হোস্ট ওজন: 40 ± 5% কেজি

দক্ষতা: 90%

উচ্চ ফ্রিকোয়েন্সি আনয়ন গরম করার সরঞ্জামগুলির ইনস্টলেশন ধাপ:

1. প্রধান এবং সহায়ক মেশিন রাখুন: সাধারণত, প্রধান মেশিন (অপারেশন কন্ট্রোল মেশিন) উপরে স্থাপন করা হয় এবং সহায়ক মেশিন (পাওয়ার আউটপুট মেশিন) নীচে স্থাপন করা হয়।

2. প্রধান এবং সহায়ক মেশিনের জল এবং বিদ্যুৎ সংযোগ করুন: আনুষাঙ্গিকগুলিতে দুটি পাতলা জলের পাইপ ব্যবহার করে সোজা উপরে এবং নীচের পদ্ধতিতে জলের চ্যানেল সংযোগ করুন।আনুষাঙ্গিক দুটি তারের সাথে সার্কিটটি সংযুক্ত করুন, লাল রঙের সাথে সংযুক্ত এবং কালোটি কালোর সাথে সংযুক্ত।দরিদ্র যোগাযোগ ছাড়া এটি আঁট করতে ভুলবেন না।মাস্টার এবং স্লেভ মেশিনের স্থল তারের সাথে সংযোগ করুন।

3. পাওয়ার সংযোগ: মেশিনটি থ্রি-ফেজ পাওয়ার সাপ্লাই (380V), এবং তিনটি লাল তার বিশেষ থ্রি-ফেজ নাইফ সুইচ বা এয়ার সুইচ (65A এর উপরে) এর সাথে সংযুক্ত।তারপর স্থল তারের সংযোগ করুন।

4. জল সংযোগ: মেশিন দ্বারা ব্যবহৃত শীতল জলের চাপ হল 0.1mpa-0.3mpa (প্রায় 1-3 কেজি)৷অনুগ্রহ করে একটি 370W একক-ফেজ (220V) জলের পাম্প এবং একটি জলের ট্যাঙ্ক বা পুল নির্বাচন করুন (একটানা কাজের সময় এবং কাজের চাপ অনুযায়ী ভলিউম নির্বাচন করুন এবং প্রয়োজনে একটি ছোট কুলিং টাওয়ার ইনস্টল করুন)।জলের পাম্পের জলের আউটলেটটি একটি জলের পাইপ দ্বারা মেশিনের জলের ইনলেটের সাথে সংযুক্ত থাকে এবং জলের প্রবাহের সঞ্চালিত শীতলতা উপলব্ধি করতে পুলে ফেরত জল ফেরত দেওয়ার জন্য মেশিনের জলের আউটলেট ব্যবহার করা হয়।

5. ইন্ডাকশন কয়েলের ইনস্টলেশন: উত্তপ্ত ধাতব ওয়ার্কপিসের আকৃতি এবং আকার অনুযায়ী ইন্ডাকশন কয়েল নির্বাচন, ইনস্টল এবং ঠিক করুন।উল্লেখ্য যে ইন্ডাকশন কয়েল শর্ট সার্কিট করা যাবে না।

6. ওয়ার্কপিস রাখুন: ইন্ডাকশন রিংয়ের কেন্দ্রে গরম করার জন্য ওয়ার্কপিসটি রাখুন।ওয়ার্কপিসের চারপাশের ফাঁকগুলি মূলত একই হতে হবে।ওয়ার্কপিস এবং ইন্ডাকশন রিং সংঘর্ষ হবে না।
